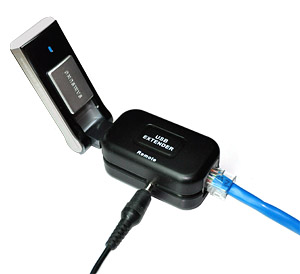

 Способ подключения модема Yota и дополнительного питания. Omix - удлинитель USB по витой паре состоит из двух блоков - Host-блока и Dev-блока. Для передачи самого сигнала используется обычный Ethernet-кабель (витая пара). ВНИМАНИЕ! Блок питания в комплект поставки не входит!
 Разъем для питания в USB-удлинителе Omix позволяет использовать длину кабеля до 60 метров, и даже до 100 метров. ВНИМАНИЕ! Блок питания в комплект поставки не входит! |
Принцип действия USB-удлинителя Omix
Удлинитель USB-модема Yota предназначен для выноса 3G и LTE модемов на расстояние до 60 метров от ноутбука, компьютера или роутера. Удлинение при этом происходит при помощи стандартной витой пары. Важно понимать, что, в отличии от пассивных USB-кабелей, решение на базе Omix исключает затухание передаваемого сигнала. Также устройство поддерживает буферизацию входящих и исходящих USB-сигналов, что исключает потери при передаче USB-сигнала от модема. Удлинитель отлично зарекомендовал себя в работе с модемом Yota LU150 (работает только с версией LU156 и НЕ работает с первой версией LU150) и Huawei E392, а также со всеми типами 3G-модемов.
ВНИМАНИЕ! Новая версия удлинитель USB-модема Omix имеет дополнительный разъем для подключения внешнего блока питания. Это необходимо в том случае, если питания от USB-разъема компьютера или роутера недостаточно для нормальной работы устройства (в нашем случае - модема Yota). При длине кабеля до 30 метров и при его нормальном качестве (экранированный с толстыми жилками) USB-удлинитель Omix может работать БЕЗ блока питания. При бОльшей длине кабеля необходимо подключения внешнего источника питания (стандартный разъем, как у телефонов Nokia). ВНИМАНИЕ! Блок питания в комплект поставки не входит!
Зачастую, в офисных зданиях уже проложены Ethernet-кабели (витая пара). В этом случае вынос модема становится совершенно элементарной задачей - достаточно лишь купить устройство Omix. Установка каких-либо драйверов на компьютер пользователя - не тербуется.

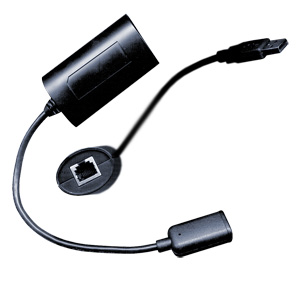

Модем вставляется в так называемый Host-блок. Этот блок имеет обычный разъем RJ45 (10/100 Base-T Ethernet). В этот разъем вставляется обычный провод категории 3 или 5. Для работы USB-удлинителя достаточно всего 4 жилы - остальные можно использовать, к примеру, для телефонии. Второй конец витой пары вставляется в разъем ответной части - Dev-блока. Этот блок имеет стандартный USB-штекер, который, в свою очередь, можно вставлять в любой USB-разъем (в ноутбук, ПК или роутер).
Мы также предлагаем новое поколение удлинителей - Omix Pro - удлинитель USB 2.0 с проводом 20 м и Omix Pro - удлинитель USB 2.0 с проводом 10 м. Они поставляется уже полностью готовым к работе и не требуют приобретения дополнительного кабеля.
Зачастую USB-удлинитель в городской черте значительно превосходит по эффективности дорогие антенны, ведь в большинстве случаев модем можно вынести к окну, которое расположено либо в этой же комнате, либо в другой. Антенны же эффективны за городом, где есть прямая видимость до передатчика, а уровень сигнала слабый. Если всё-тки требуется усилить сигнал, воспользуйтесь усилителем интернет-сигнала Connect 2.0.
USB-удлинитель Omix - настоящая панацея для тех, кто мечтает воспользоваться интернетом от Yota в полуподвальных или подвальных помещениях. Теперь модем можно вынести "наружу" без особых усилий! Также в зоне слабого приема в загородных домах иногда будет достаточно просто вынести модем на "повыше". Согласно спецификации, удлинители Omix не предназначены для эксплуации в уличных условиях, однако опыт наших клиентов подтверждает высокую степень устойчивости этих устройств в влаге и температурам. Между тем, следует принять максимальные усилия для герметизации устройства (в том числе и модема Yota). В любом случае, случай выхода удлинителя из строя из-за неправильной его эксплуатации не является гарантийным.
Основные характеристики удилинтеля Yota-модема Omix
| Стандарт: |
USB 1.1 |
| Удлинение: |
Low Speed - 100 метров; Full Speed - 30 метров (без блока питания), 60 м (с блоком питания) |
| Скорость передачи данных: |
Low Speed - 1.5 Мб/с; Full Speed - 12 Мб/с |
| Потребляемая мощность: |
не более 100 мА |
| Питание: |
5 В от USB-разъема + разъем для внешнего блока питания |
| Рабочая температура: |
от 0 до 40°C при отностиельной влажности до 95% |
| Разъемы: |
RJ45 и стандартные USB ("папа" и "мама") |
| Категории кабеля: |
5 / 5e / 6 (экранированный с толстыми жилами) |
| Цвет корпуса: |
черный |
Другие применения USB-удлинителя Omix
- Веб-камера или камера дистанционного наблюдения;
- USB GSM модем;
- Принтер общего доступа для рабочей группы
- Клавиатура и мышь при проведении презентаций
- USB-картридер
- измерительное и диагностическое оборудование
- считыватели штрих-кодов
Комплект поставки удлинителя USB-модема для Yota
- Omix - удлинитель USB по витой паре (Host-блок и Dev-блок)
- Инструкция по эксплуатации (на упаковке)
ВНИМАНИЕ!
Блок питания в комплект поставки не входит!
|
