Внейшний блок уличного модема ZyXEL LTE6101 предтсвляет собой антенну с встроенным модемом. SIM-карта нужного оператора связи устанавливается в специальный разъем.
Внутренний блок уличного модема ZyXEL LTE6101 - это полноценный роутер с двумя разъемами RJ45 для подключения проводных сетевых устройств. Также во внутреннем блоке есть точка доступа Wi-Fi, чего не было в модели ZyXEL LTE6100.
В комплект поставки внешнего блока ZyXEL LTE6101 входит всё необходимое для монтажа панельной антенны на торец дома или крепления антенны на мачте.
|
Обзор уличного модема ZyXEL LTE6101
Уличный модем ZyXEL LTE6101 - это усовершенствованная модель ZyXEL LTE6100. Теперь во внутреннем блоке присутствует точка доступа Wi-Fi, чего не было в предыдущей модели. Во всём остальном обе модели полностью идентичны.
Устройство ZyXEL LTE6101 представляет собой внешнюю MIMO-антенну со встроенным модемом (внешний блок) и роутер с двумя разъемами LAN и точкой доступа Wi-Fi (внутренний блок). То, что модем LTE располагается непосредственно в антенне, исключает затухание сигнала на фидере, как это происходит при использовании обычной наружной антенны. Внешний блок соединяется с внутренним через провод со стандартными разъемами RJ-45. По этому кабелю идет обмен данными и подается электричество для питания модема.
За счет усиления внешний блок может обеспечить качественный прием сигнала LTE в местах, где обычный модем не может справиться с этой функцией. Также использование внешнего блока оправдано в тех случаях, когда использовать мобильный интернет планируется внутри зданий, где сигнал сильно затухает (железные ангары, склады, подвальные помещения и другие объекты).
Уличный модем ZyXEL LTE6101 может работать с несколькими операторами LTE на территории РФ: Yota, Мегафон 4G LTE и Saima 4G. Для этого следует получить от оператора SIM-карту и установить её в антенну. При этом сменить оператора можно в любой момент просто заменив SIM-карту. В комплект поставки ZyXEL LTE6101 SIM-карта не входит - ее можно получить у оператора связи. В нашем офисе обычно в наличии есть SIM-карты Yota.
К внутреннему блоку, который имеет два сетевых разъема Gigabit Ethernet и модуль Wi-Fi можно подключить любые проводные и беспроводные сетевые устройства. При этом сам внутренний блок является полноценным роутером с функциями межсетевого экрана и DHCP-сервером.
В комплект поставки ZyXEL LTE6101 входят все необходимые крепежные элементы для установки внешнего блока как на мачте, так и с помощью стенового кронштейна. На внешнем блоке имеются индикаторы, с помощью которых легко правильно сориентировать антенну на базовую станцию.

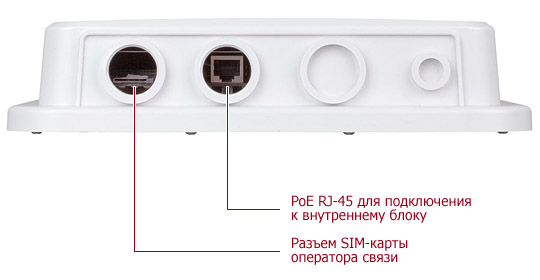

Разъемы внешнего блока ZyXEL LTE6101
Разъемы внутреннего блока ZyXEL LTE6101
Основные преимущества ZyXEL LTE6101
- Скорость передачи данных к сети LTE до 100 Мбит/с в прямом и до 50 Мбит/с в обратном канале
- Готов к работе в сети Yota, Мегафон 4G LTE и Saima 4G (2,500 - 2,690 ГГц)
- Работает со всеми ОС. Для подключения к сети LTE не потребуется установки драйверов
- Передача данных и питание модема осуществляются по одному кабелю Ethernet через PoE-адаптер
- Легкость кремления антенны на мачте или стеновом кронштейне для спутниковых антенн
- Наличие точки доступа Wi-Fi во внутреннем блоке
- Встроенная поддержка IPSec соединений
- Возможность транзита VPN-соединений (PPTP, L2TP)
Характеристики роутера ZyXEL LTE6101
| Внешний (уличный) блок: |
- Разъем PoE RJ-45 для соединения с внутренним блоком
- Индикаторы уровня сигнала сети LTE
- Слот для SIM-карты (Тип USIM)
- Встроенная направленная антена MIMO 13 дБи
Размеры: 255 x 254 x 58 мм
Масса: 1071 г
Рабочий диапазон температур: от -30 до +60 °С
Относительная влажность: от 10 до 95 % без конденсации
Соответствие спецификации наружного применения: IEC529/ IP65
|
| Внутренний (комнатный) блок: |
- Разъем PoE RJ-45 для соединения с внешним модулем
- 2 x LAN разъема RJ-45 (Gigabit Ethernet - 1000BASE-T)
- Кнопка сброса пользовательских настроек — «RESET»
- Индикаторы состояния
Размеры: 188 x 131 x 41 мм
Масса: 284 г
Рабочий диапазон температур: от 0 до +40 °С
Относительная влажность: от 10 до 95 % без конденсации
Напряжение электропитания: переменное 100–240 В, 50/60 Гц |
| Поддержка LTE: |
- Стандарт 3GPP Release 8, Category 3
- Диапазоны частот: Band7 (2,500 - 2,690 ГГц)
- Дуплексный режим передачи данных с частотным разделением (FDD)
- Программный выбор ширины канала: 5 Мгц,10 МГц, 15 МГц, 20 МГц
- Модуляция QPSK, 16QAM и 64QAM
- Чувствительность приемника: –97 дБм @ QPSK 1/2
- Мощность излучения: 23 дБм
- Скорость передачи данных до 100 Мбит/с в прямом и до 50 Мбит/с в обратном канале |
| Беспроводная сеть Wi-Fi |
- Точка доступа Wi-Fi 802.11b/g/n
- Диапазон частот - 2,4 ГГц
- IEEE 802.11b/g
- IEEE 802.11n (авто 20/40 МГц, конфигурация 2x2, до 300 Мбит/с)
- Защита беспроводной WiFI сети по протоколам WEP/ WPA-PSK/ WPA2-PSK/ WPA2
- Множественные MSSID - до 4 сетей
- Режим Wi-Fi Multimedia (WMM)
- Планировщик работы WIFI (Scheduling WLAN)
- Автоматический выбор оптимального радиоканала
- Быстрая настройка WPS |
| Основные сетевые возможности: |
- DHCP (клиент/сервер)
- Static IP
- NAT (UPnP/ручное)
- Межсетевой экран (SPI)
- Перенаправление портов (ручное/UPnP)
- Агент IGMPv1/IGMPv2 (IGMP proxy, IGMP snooping)
- Транзит VPN-соединения (PPTP или L2TP)
- Поддержка IPSec соединений
- Клиент служб динамической DNS
- Агент DNS (DNS Proxy) |
| Цвет корпуса внешнего и внутреннего блоков: |
белый |
| Гарантийный срок: |
1 год |
Комплект поставки уличного модема ZyXEL LTE6101
- Уличный модем ZyXEL LTE6101 (внешний и внутренний блоки)
- Адаптер питания
- Антенны Wi-Fi (2 шт)
- Кабель Ethernet (2 шт) - один для соединения компьютера и роутера, второй для соединения внешнего и внутреннего блоков
- Набор для крепления модема на антенной мачте или антенном кронштейне: U-образный болт, опора крепления, гайка с фланцем (6 шт.)
- Ввод кабельный, герметизирующий
- Кабель заземления (с болтом M4) — для внешнего блока
- Кабель заземления (с болтом M3) — для внутреннего блока
- Руководство пользователя
- Гарантийный талон
|
